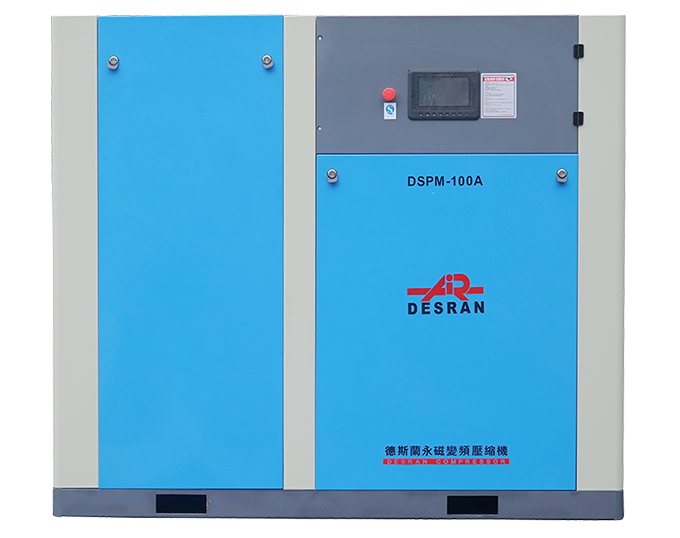

DSPM-100A 永磁变频螺杆机

留言咨询 更多信息
分享:

摘要

随着2015年政府工作报告的落地,“节能”依然是全年全行业的重中之重!传统的空压机由于在低负载运行效率上处于劣势,正在逐步的被变频空压机所替代。采用感应异步电机的普通变频空压机因节能效果明显,已经受到各行各业广泛的关注。但由于异步电机的结构问题导致电机效率不高,无法完全释放变频的潜能。因此永磁无刷变频螺杆机横空出世,它具有节能效果明显,温升低、启动性能好、轻载时效率高等优点。

产品介绍

随着2015年政府工作报告的落地,“节能”依然是全年全行业的重中之重!传统的空压机由于在低负载运行效率上处于劣势,正在逐步的被变频空压机所替代。采用感应异步电机的普通变频空压机因节能效果明显,已经受到各行各业广泛的关注。但由于异步电机的结构问题导致电机效率不高,无法完全释放变频的潜能。因此永磁无刷变频螺杆机横空出世,它具有节能效果明显,温升低、启动性能好、轻载时效率高等优点。


1. 什么是永磁变频螺杆机

永磁变频螺杆机是在变频螺杆机的基础上,使用了永磁同步电机驱动的一种高能效变频螺杆机。



2. 什么是永磁同步电机?

永磁同步电机是由定子、磁钢转子、位置传感器、电子换向开关等组成的电机,与普通电机相比,大的差别是使用了永磁体作为电机转子。主要特点为体积小、重量轻、损耗小、效率高、功率因数高等。


3. 传统变频空压机与永磁变频空压机比较

特征

传统变频空压机

永磁变频空压机

电机效率

<92%

>95%

电机负载反应

负载反应动作慢

负载反应动作迅速

电机效率损失

有轴承摩擦及转子、电枢铜损等

无轴承摩擦及转子、电枢铜损等

电机维护

前后轴承需加注油脂

无轴承免保养\减少故障点

主机与电机连接

采用皮带、联轴器等,传动损失

直接传动,无传动损失



4. 永磁变频螺杆机如何省电?

a. 电机效率高

例如一台22kw的螺杆机,普通空压机的电机效率在88%  90%不等。永磁同步电机的效率在94%以上。同样22kw的空压机,普通电机满载时耗电为25kw  24.4kw, 而永磁同步电机的能耗为23.4kw。一小时永磁电机就能节约1.6kw的电。

b. 低转速时,效率高;非满载时,能耗低

c. 恒定输出压力,免去多出2bar的压力负担,相比工频空压机节能14%


德斯兰永磁变频螺杆机比普通变频螺杆机节能10%-15%,比工频螺杆机节能30%-40%



永磁变频螺杆机节能优势:
■ 高=效率:取消了励磁系统损耗,提高了效率5-12%。功率因数高,力矩惯量比大,定子电流和定子电阻损耗减小,且转子参数可测、控制性能好。电机直接驱动,无转速滑差,无需轴承和连接传动,效率提高3%以上。轻载时较同规格异步电机效率提升15-35%左右,无论轻载、重载,始终保持高=效。目前德国德斯兰采用的永磁电机能效达到国家1级能效标准。
■ 非满载时,依然高=效:永磁电机能效在满负荷运行时比常规异步电机一般高9%以上,随着转速降低,其能效基本保持不变,而异步电机随着转速降低其能效将大幅度降低,甚至降低至50%以下。
■ 稳定:同步电机响应速度快,在排气响应度上表现好。

永磁变频控制更节能

有了变转速控制技术,压缩机的排气量可以和用气量结合起来,完全避免了卸载功率的损耗;在间断性用气的状态下,通过软起动的零负荷作用,避免了电流和扭矩的峰值,因而机组可以无限次的起停。真正做到0~99.99%无极变速,大限度控制无用功能的产生;免去多出2bar的压力负担,让机组直接节能14%,因为每降低1bar的工作压力,可节省7%的能量损耗。

永磁变频螺杆机技术参数

型号

电机功率

排气量/排气压力(m3.min/Mpa)

外形尺寸

出口管径

机组重量

(KW)

(L×W×H)mm

(kg)

DSPM-10A

7.5

1.2/0.7

1.1/0.8

0.95/1.0

720*600*820

G3/4

150

DSPM-15A

11

1.7/0.7

1.6/0.8

1.4/1.0

970*750*1000

G3/4

230

DSPM-20A

15

2.4/0.7

2.2/0.8

2.0/1.0

970*750*1000

G3/4

260

DSPM-30A

22

3.8/0.7

3.5/0.8

3.2/1.0

1200*850*1100

G1"

340

DSPM-40A

30

5.2/0.7

5.0/0.8

4.3/1.0

1200*850*1100

G1 1/4"

420

DSPM-50A

37

6.4/0.7

6.1/0.8

5.7/1.0

1350*950*1225

G1 1/2"

490

DSPM-60A

45

8.0/0.7

7.7/0.8

7.0/1.0

1350*950*1225

G1 1/2"

580

DSPM-75A

55

10.5/0.7

9.8/0.8

8.7/1.0

1650*1170*1440

G2"

920

DSPM-100A

75

13.6/0.7

13.3/0.8

11.6/1.0

1800*1200*1570

G2"

980

DSPM-125A

90

16.3/0.7

16.0/0.8

14.6/1.0

1800*1200*1570

G2"

1050

DSPM-150A

110

20.8/0.7

20.6/0.8

17.0/1.0

2380*1650*1900

DN65

1850

DSPM-180A

132

24.8/0.7

24.0/0.8

20.6/1.0

2380*1650*1900

DN65

1900

DSPM-220A

160

28.5/0.7

27.0/0.8

23.2/1.0

2900*1800*1950

DN80

2800

DSPM-250A

185

32.5/0.7

30.2/0.8

27.0/1.0

2900*1800*1950

DN80

3000

DSPM-270A

200

34.5/0.7

33.5/0.8

32/1.0

2900*1800*1950

DN80

3100

DSPM-300A

220

38.6/0.7

36.4/0.8

33.1/1.0

3250*2000*2100

DN100

3600

DSPM-340A

250

43.9/0.7

42.5/0.8

38.8/1.0

3250*2000*2100

DN100

4000
